1.Materia prima & Prodotto finale:
Materia prima & Formulazione | Film PE post-consumo |
Prodotto finale & capacità di output | 400Kg/h |
Descrizione del prodotto finale | 1. Umidità: massimo 8% 2. Granuli di film PE |
2.Work condizioni:
Magazzino/Officina | Dimensione (M*M*M): 15(L)×5(W)×3(H); Se l'officina è piccola, ruotare la macchina. |
Alimentazione e alimentazione di installazione | 3 fasi, 380 V, 50 Hz; (fare come richiesta del cliente) |
Filo/cavi (forniti dal cliente) | Fili/cavi dall'alimentazione all'armadio di controllo di questa linea di produzione; tutti i cavi elettrici dall'armadio di controllo a ogni macchina. |
Tubo/tubo di approvvigionamento idrico (fornito dal cliente) | Approvvigionamento idrico di macchine e piscine |
3.Consumo energetico:
Potenza di installazione | 285 Kw ( Consumo effettivo 200Kw ) |
Approvvigionamento idrico | Consumo: ~ 3 tonnellate all'ora per riciclare l'acqua. Pressione: 0,6Mpa |
manodopera | 2 Persone |
Trasportatore a nastro
Alimentazione del film schiacciato
1.Metodo di trasporto:Per cinghia
2.Potenza del motore:2.2kw
3.Work lunghezza:4000 mm
4.Larghezza del cinturino:600mm
5.Velocità di trasporto:1-10m/min
6.Peso:250kg
7.Dimensione:3000 x 500x1500mm
8.Materia prima:Acciaio al carbonio
compattatore
Compattatore del film
1.Potenza del motore: AC 75Kw
2.Potenza del motore di raffreddamento ad aria: 1,5 Kw
3.Coltello rotante: 9 pezzi.
4.Coltello fisso: 6 pezzi.
5.Materia prima: Acciaio inossidabile
Estrusore a vite singola SJ120/33
Estrusore a vite singola
1.Diametro vite: 120mm
2.Vite L/D:33:1
3.Materiale a vite: 38CrMoA1A
4.Ruota velocità: 10-150 giri/min
5.Potenza del motore: AC 110Kw
6.Potenza di riscaldamento: 47Kw
7.Ventola di raffreddamento: 0,25 Kw*5
8.Dimensione: 5200*1400*2500mm
Scambio di schermate idraliche
Scambiatore schermo idraulico
1.Potenza del motore: 2.2kw
2. Stazione idraulica 10Litre
Estrusore a vite singola SJ120/10
Estrusore a vite singola
1.Diametro vite: 120mm
2.Vite L/D:10:1
3.Materiale a vite: 38CrMoA1A
4.Ruota velocità: 10-150 giri/min
5.Potenza del motore: AC 37Kw
6.Potenza di riscaldamento: 20Kw
Sistema di taglio ad anello d'acqua
Granuli cinematografici
1.Potenza del motore: 1,5 Kw
2.Lama pellet: SKD-II
3.Potenza pompa: 4Kw
Macchina centrifuga per l'acqua
Disidratazione
1.Potenza del motore: 3Kw
2.Velocità rotary:1500 giri/min
3.Dimensione: 1350*1000*2150mm
4.Materiale: Acciaio inossidabile

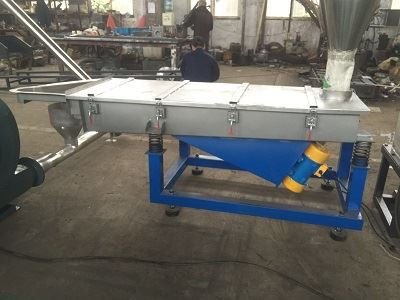

Schermata vibrazioni
Schermata vibrazioni
1.Materiale: Rete in acciaio inossidabile a due strati
2.Potenza del motore: 0,22 Kw*2
Trasportatore d'aria
Pellet di trasporto
1.Potenza del motore: 4Kw
2.Materiale: Acciaio inossidabile
Armadio strumenti
descrizione:
1. Adottando lo strumento di controllo della temperatura importato "Omron", il controllo della temperatura operativa di ogni sezione del cilindro host è il controllo PID a doppio canale
2. Il motore principale adotta il convertitore di frequenza "Shanghai Ruijian" e il motore di alimentazione e il motore di pellettizzazione adottano il convertitore di frequenza "Shanghai Ruijian" per controllare la velocità.
3. Esposizione e protezione della pressione della testa
4. Contattore Schneider AC francese, sensore di pressione, ecc.
5. Le funzioni automatiche di interblocco e allarme di controllo includono: allarme quando il motore principale è sovrastampato e sovraccarico e la testa della macchina è sovrastampata e l'intero processo è protetto per fermarsi; pressione dell'olio, funzione di autobloccaggio della temperatura del materiale e dispositivo di protezione automatica contro lo spegnimento
6. Nessuna connessione tra l'armadio strumenti e l'host
Le macchine principali della linea granuli:
| Voce NO. | Nome elemento | quantità | potenza |
| 1 | Trasportatore | 1set | 2,2 kW |
| 2 | Φ Estrusore a vite Φ100/28single | 1 set | 132 kW |
| 3 | Compactorr | 1 set | 90 kW |
| 4 | Sistema di cambio schermo idraulico | 1 set | 2,2 kW |
| 5 | Φ Estrusore a vite singola 100/10 | 1 set | 55 kW |
| 6 | Sistema di cambio schermo idraulico | 1 set | 2,2 kW |
| 7 | Sistema di taglio della faccia a sgranoo ad anello d'acqua | 1 set | 2,2 kW |
| 8 | fessura dell'acqua | 1 set | --- |
| 9 | Essiccatore centrifugo | 1set | 7,5 kW |
| 10 | vibrazione | 1set | 2*0,22 kW |
| 11 | Sistema di trasmissione del vento | 1 set | 4 kW |
| 12 | Silo di stoccaggio | 1 set | --- |
| 13 | Scatola di controllo elettrica | 1 set | --- |
Il layout della macchina:
1.Trasportatore
2.Compattatore
3.Macchina estrusore a vite singola
4.Schermo idraulico exhanger
5.Macchina estrusore a vite singola
6.Schermo idraulico exhanger
7.Anello d'acqua verticalesistema di taglio della faccia da daro
8.Fessura dell'acqua
9.Essiccatore centrifugo
10.vibrazione
Scheda dati parametri principali:
modello | Diametro vite (mm) | L/D | Capacità (kg/h) | Potenza del motore principale (kw) | potenza compattatore (kw) | Lunghezza linea(m) |
PP/PE-85 | 85 | 25-33 | 200-250 | 75 | 55 | 10 |
PP/PE-100 | 100 | 25-33 | 250-300 | 90 | 55 | 12 |
PP/PE-120 | 120 | 25-33 | 350-400 | 110 | 90 | 15 |
PP/PE-130 | 140 | 25-33 | 400-500 | 132 | 110 | 18 |
PP/PE-160 | 160 | 25-33 | 600-800 | 160 | 110 | 20 |
PP/PE-180 | 180 | 25-33 | 600-800 | 250 | 132 | 26 |
